十五、封測

       45． 市場：全球 3000 億，中國 2000 億

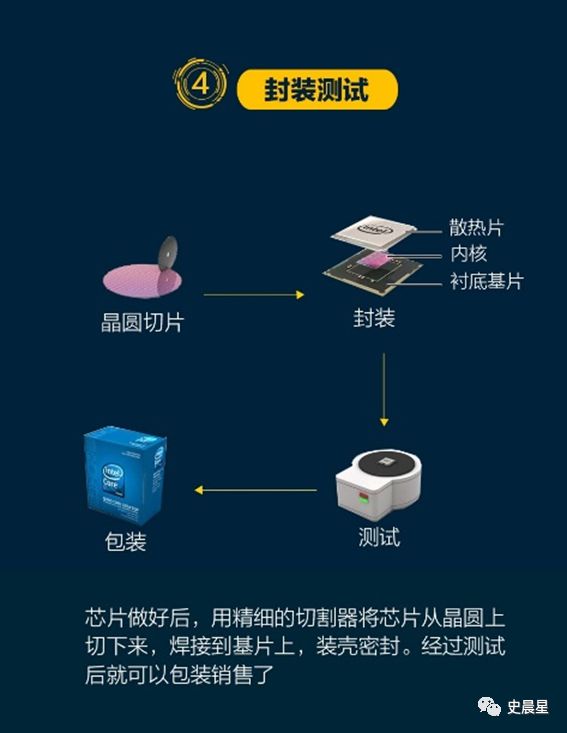

               芯片做好后，得從晶圓上切下來，接上導線，裝上外殼，順便還得測試，這就叫封測

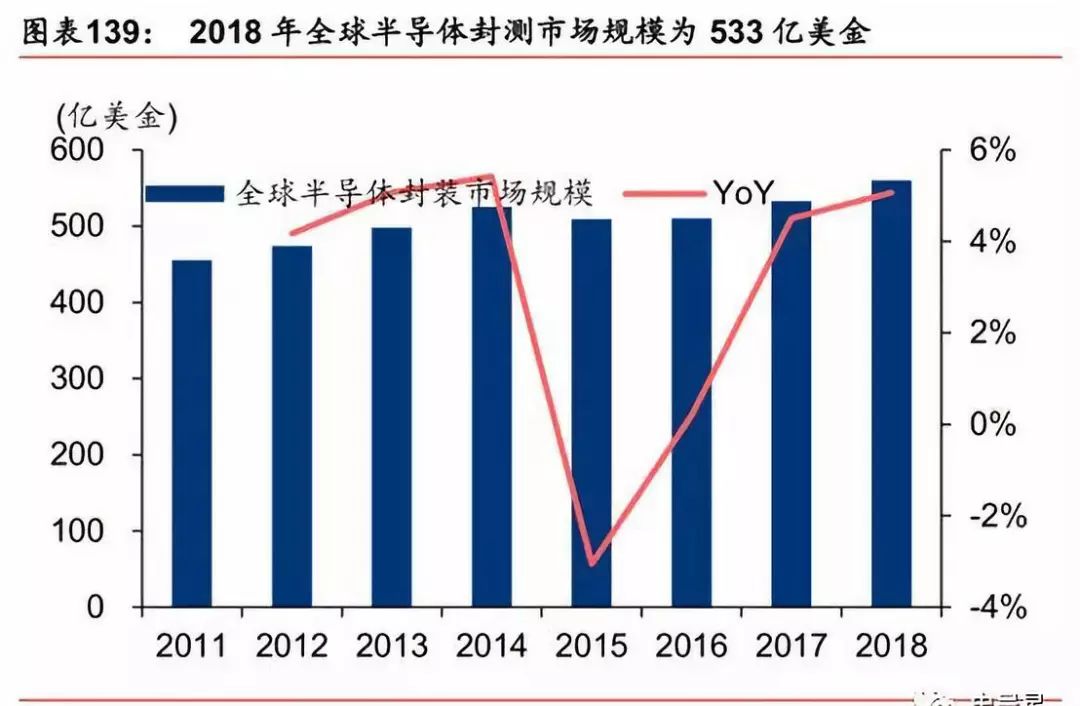

          2018 年全球半導體封測市場規模為 533 億美金，同比增長 5．1％，摩爾定律對封測行業的推動并不顯著

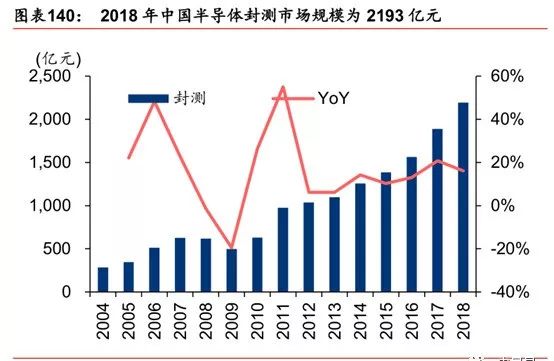

        中國是全球最大的半導體封測市場，2018 年國內半導體封裝市場規模為 2193 億元，同比增長 16％，占據全球半導體封測的 68．42％

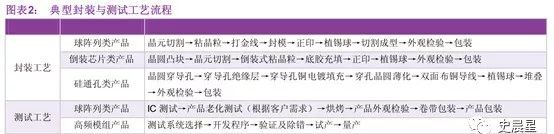

46． 技術：封裝＋測試兩大工藝

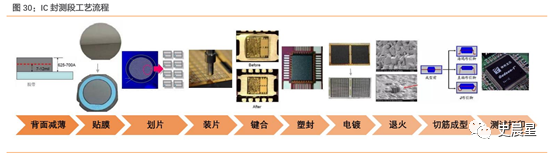

      封測分為封裝、測試兩大工藝，封裝是對制造完成的半導體芯片進行封裝保護、管腳引出，測試是對芯片的可靠性、穩定性進行檢測，最終形成商品化的半導體產品



十六、封裝

     47． 定義



       如果以蓋房子來比喻造芯片，ARM這樣的IP授權方就是賣圖紙的設計院、海思和高通等芯片公司就是地產商、負責芯片代工的臺積電就是樓房的施工方，而封裝廠商就是水電工和裝修工，負責讓芯片真正具有可用性

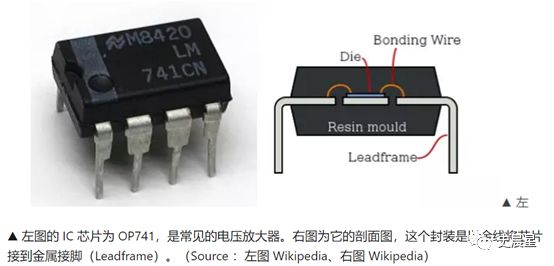

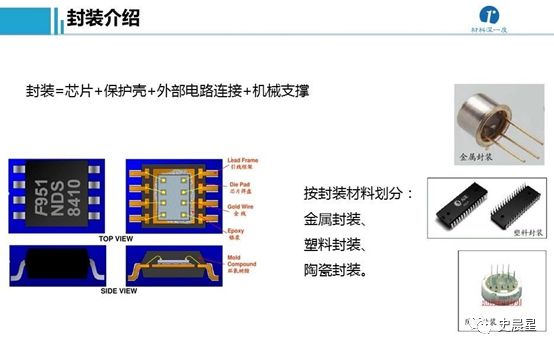

       封裝就是給芯片穿上“衣服”——外殼，把芯片上的電路管腳用導線連接到外殼的引腳上，這些引腳又通過印刷電路板上的導線與其他器件相連接，從而實現內部芯片與外部電路的連接

       封裝能固定芯片免受物理損傷、化學損傷（空氣中的雜質對芯片電路的腐蝕）、增強散熱性能、便于安裝和運輸



48． 技術路線：小型化、集成化



       先進封裝有兩大發展路徑

       1）尺寸減小，使其接近芯片大小，一個重要指標是芯片面積與封裝面積之比，這個比值越接近1越好，包括 WLCSP、FC、Bumping、Fanout 等等

       2）功能性發展，即強調異構集成，在系統微型化中提供多功能，包括 TSV、SIP 等等

       基于這兩大技術路線，誕生了一系列封裝方式，下面詳細介紹

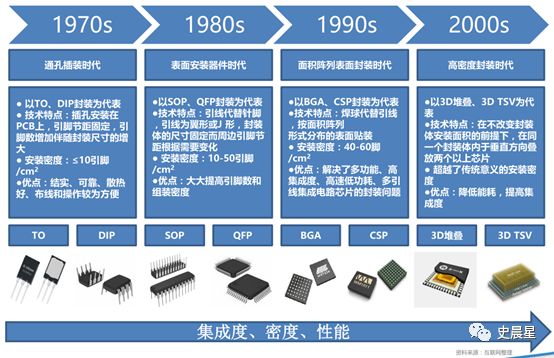

49． 技術路徑：四大階段

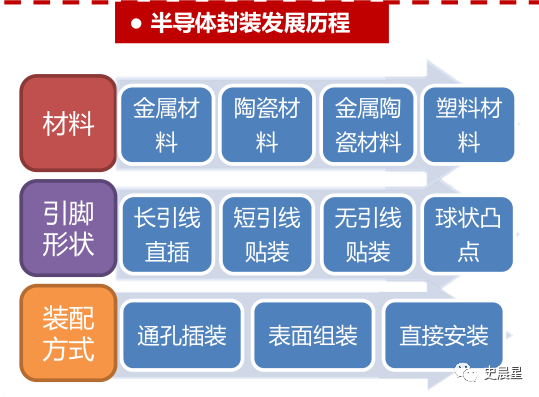

       封裝技術大體經歷了通孔插裝時代、表面安裝器件時代、面積陣列表面封裝時代和高密度封裝時代四個階段，也體現在材料、引腳形狀和裝配方式的進步





第一階段：20世紀80年代以前（插孔原件時代）

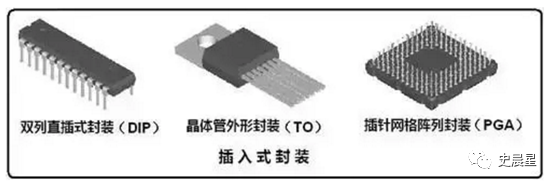

       封裝的主要技術是針腳插裝（PTH），其特點是插孔安裝到PCB上，主要形式有TO（晶體管外形封裝）、DIP（雙列封裝）、SIP（單列直插封裝）、PGA（引腳柵陣列），它們的不足之處是密度、頻率難以提高，難以滿足高效自動化生產的要求





第二階段：20世紀80年代中期（表面貼裝時代）

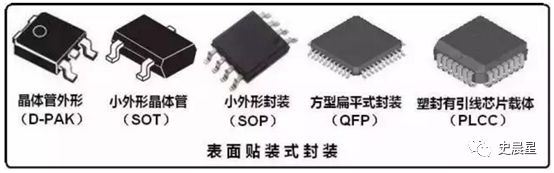

表面貼裝封裝（SMD）的主要特點是引線代替針腳，引線為翼形或丁形，兩邊或四邊引出，節距為1．27到0．4mm，適合于3－300條引線，表面貼裝技術改變了傳統的PTH插裝形式，通過細微的引線將集成電路貼裝到PCB板上。主要形式為SOP（小外型封裝）、PLCC（塑料有引線片式載體）、PQFP（塑料四邊引線扁平封裝）、J型引線QFJ和SOJ、LCCC（無引線陶瓷芯片載體）等

它們的主要優點是引線細、短，間距小，封裝密度提高；電氣性能提高；體積小，重量輕；易于自動化生產。它們所存在的不足之處是在封裝密度、I／O數以及電路頻率方面還是難以滿足ASIC、微處理器發展的需要





第三階段：20世紀90年代～至今（面積陣列封裝時代）

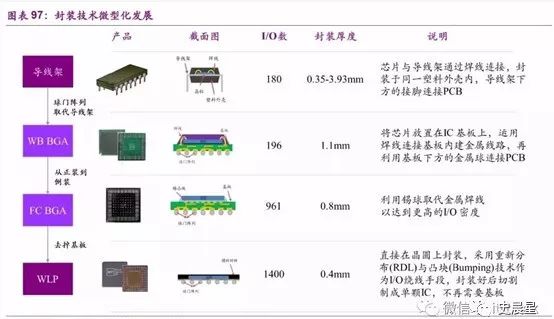

       第三階段專注單個芯片小型化封裝，一直持續到現在，技術路線為BGA（球柵陣列）→CSP（芯片尺寸）→FC（倒裝）→WLP（晶圓級）→Fan－out（扇出），下面詳細介紹

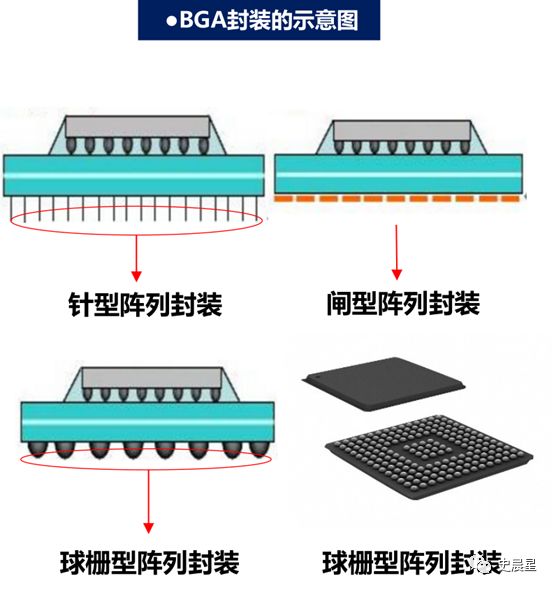

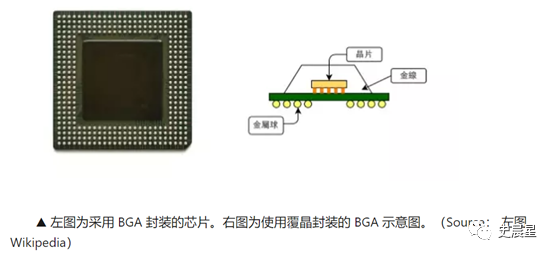

      球柵陣列封裝 BGA（Ball GridArray Package）封裝是1990年初由美國Motorola與日本Citizen公司共同開發的先進高性能封裝技術，在印刷基板的背面按陳列方式制作出球形凸點用以代替引腳，在印刷基板的正面裝配LSI 芯片，然后用模壓樹脂或灌封方法進行密封，也稱為凸點陳列載體（PAC），優點有：縮短互聯長度、縮小互聯面積、成品率高、焊接工藝要求低、散熱好，具有更小的體積，更好的散熱性能和電性能

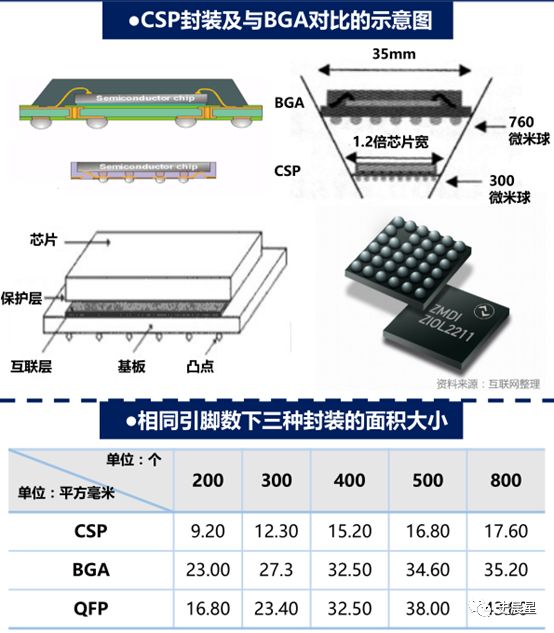

      芯片尺寸封裝 CSP（ChipScale Package）是指封裝外殼的尺寸不超過裸芯片尺寸1．2倍的一種先進封裝形式，優點集中體現在：封裝密度高、電學性能優良、散熱性能優良、測試和篩選容易





      倒裝封裝技術 FC（Flip－chip）通過芯片上呈陳列排布的凸點實現貼裝與引線鍵合工序的合二為一。由于與常規封裝中芯片的放置方向相反，故而稱為倒裝，主要優點：高密度I／O數、電性能優異、散熱良好

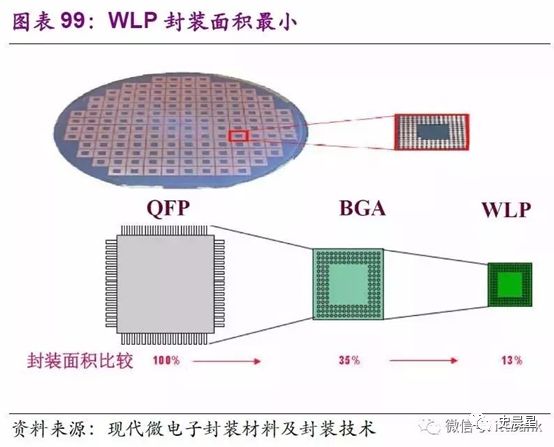

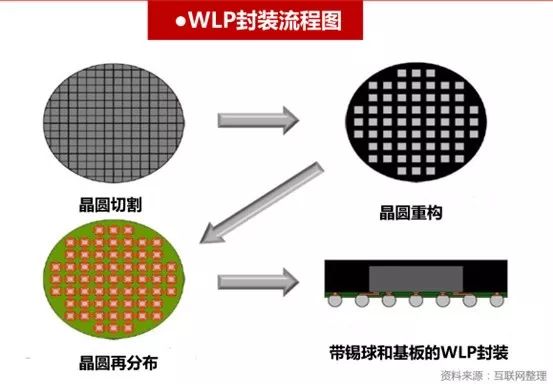

      WLP（晶圓級封裝）是對整片晶圓進行封裝測試后再切割得到單個成品芯片的技術，封裝后的芯片尺寸與裸片完全一致，具備兩大優勢：1）將芯片 I／O 分布在 IC 芯片的整個表面，使得芯片尺寸達到微型化極限。2）直接在晶圓片上對眾多芯片封裝、老化、測試，從而減少常規工藝流程，提高封裝效率

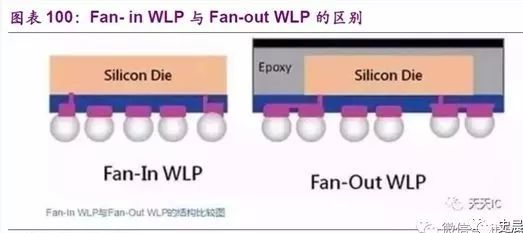

       WLP又經歷了從Fan－in WLP（WLCSP）向Fan－out WLP（FOWLP）的演進，F(xiàn)an－in WLP是在 wafer 未進行切片前對 wafer 進行封裝，之后再進行切片分割，完成后的封裝大小和芯片尺寸接近



       Fan－Out WLP技術是先將芯片作切割分離，將芯片重新布局到一塊人工晶圓上，然后將芯片正面朝下黏于載具（Carrier）上，并且芯片間距要符合電路設計的節距（Pitch）規格，接著進行封膠（Molding）后形成面板（Panel），后續將封膠面板與載具分離，可實現在芯片范圍外延伸RD以容納更多的I／O數





第四階段：21世紀，微電子封裝技術堆疊式封裝時代

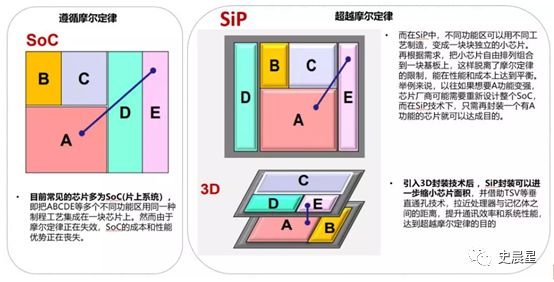

         在封裝觀念上發生了革命性的變化，從原來的封裝元件概念演變成封裝系統，包括 SoC（System On Chip）、SiP（System In Packet）等

        SoC（System On Chip）是將原本不同功能的 IC，整合在一顆芯片中，不單可以縮小體積，還可以縮小不同 IC 間的距離，提升芯片的計算速度，制作方法是在 IC 設計階段時，將各個不同的 IC 放在一起，再透過先前介紹的設計流程，制作成一張光罩

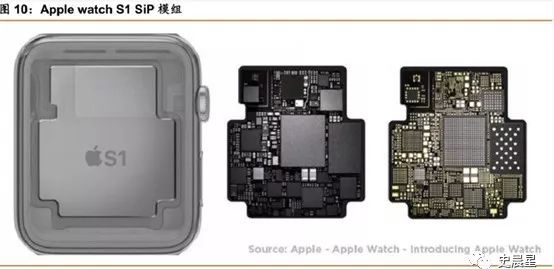

       系統級封裝SiP（System in Package）將多種功能芯片，包括處理器、存儲器等多功能芯片進行并排或疊加，集成在一個封裝內，從而用一塊“芯片”實現一個基本完整的功能，相比 SoC，SiP有以下兩個優點，SiP 技術集成度更高，但研發周期反而更短，還能解決異質（ Si，GaAs）集成問題，技術路線為2D 封裝（MCM等）→3D 封裝（TSV等），下面詳細介紹

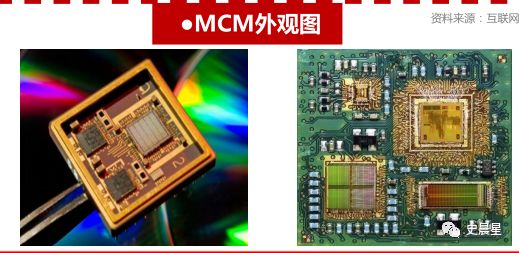

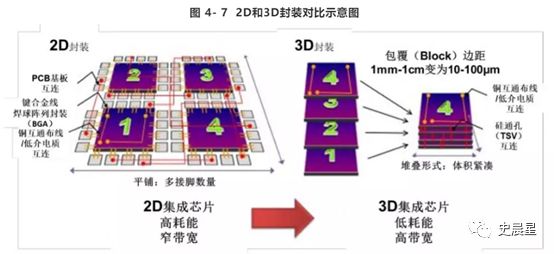

         2D 封裝 MCM（多芯片組件）將多塊半導體裸芯片組裝在一塊布線基板上，省去了IC的封裝材料和工藝，大幅提高電路連線密度、“輕、薄、短、小”、可靠度提升

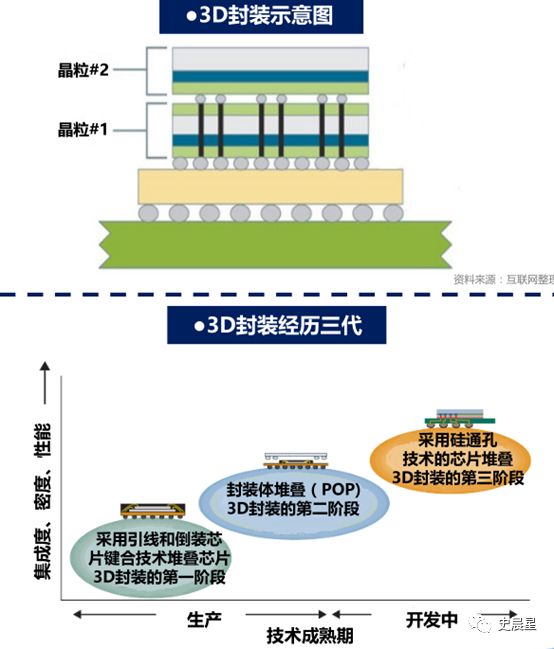

        3D封裝相當于讓芯片在縱向上有了一個擴展，把平房變成高樓，就可以在土地面積不變的情況下塞下更多的人，可以大幅度縮小尺寸、減輕重量、功耗等，技術路線為FC（引線倒裝鍵合）→POP（封裝體堆疊）→TSV（硅通孔）

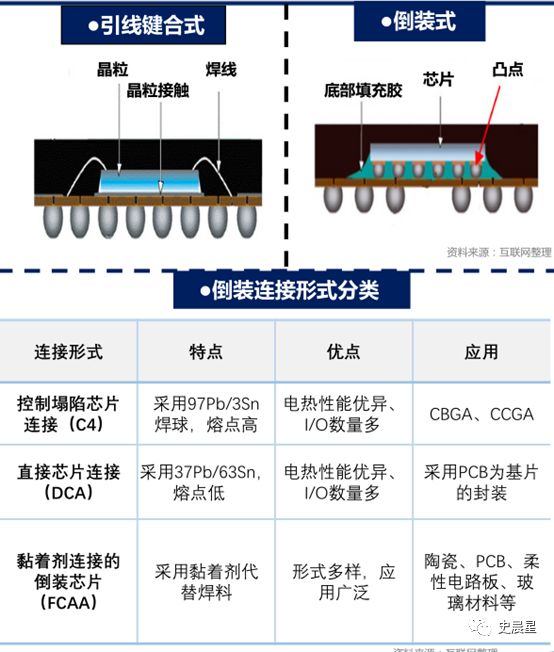

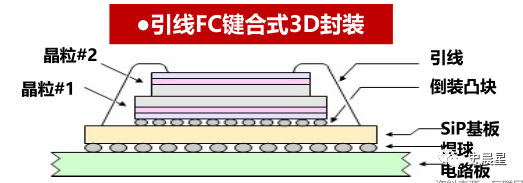

        引線和倒裝（FC）鍵合式3D封裝是第一代3D封裝形式

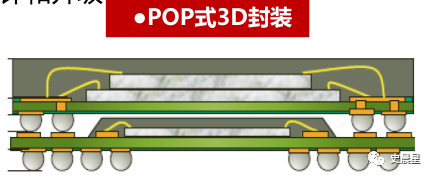

       POP（package onpackage）是在底部元器件上再放置元器件

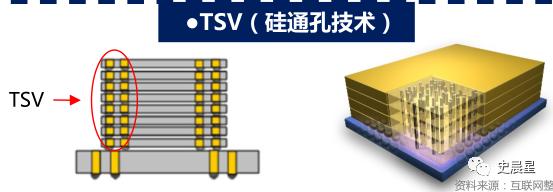

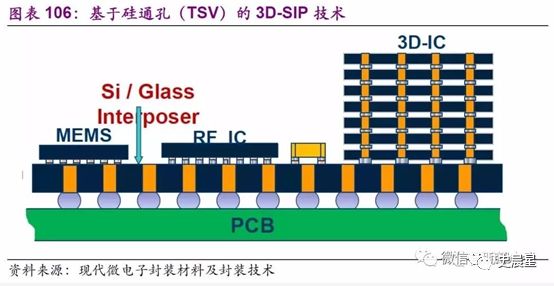

       硅通孔TSV（ThroughSilicon Via）是一種實現Die（晶粒）與Die垂直互連的技術，在芯片間或晶圓間制作垂直通道，實現芯片間垂直互聯，連線長度縮短到芯片厚度，傳輸距離減少到千分之一，可以顯著減小RC延遲，提高計算速度；顯著降低噪聲、能耗和成本，按照在芯片上鉆孔順序的先后可分為ViaFirst、Via Middle和ViaLast





十七、檢測

      50． 定義



       測試主要目的是保證芯片在惡劣環境下能完全實現設計規格書所規定的功能及性能指標，每一道測試都會產生一系列的測試數據，不僅可以判斷芯片性能是否符合標準，是否可以進入市場，而且能夠從測試結果的詳細數據中充分、定量地反映出每顆芯片從結構、功能到電氣特性的各種指標，可有效提高芯片的成品率以及生產效率

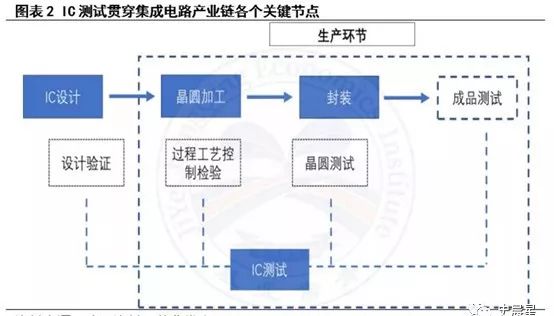

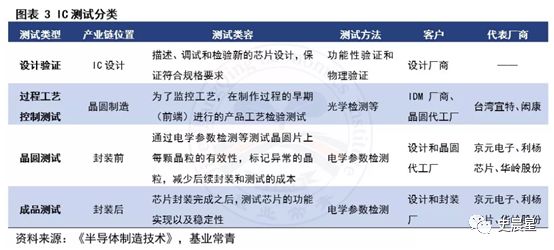

       集成電路測試包括設計階段的設計驗證、晶圓制造階段的過程工藝檢測、封裝前的晶圓測試以及封裝后的成品測試，貫穿設計、制造、封裝以及應用的全過程，在保證芯片性能、提高產業鏈運轉效率方面具有重要作用





  51． 市場規模：中國 300 億

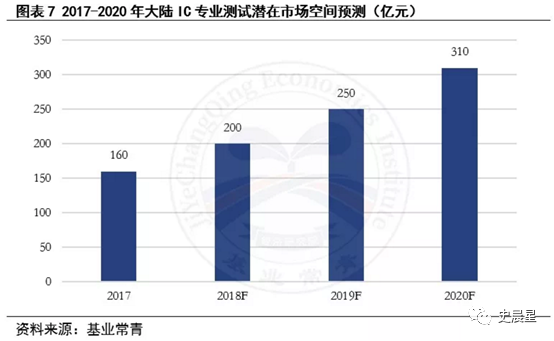

          根據臺灣工研院，IC專業測試成本約占到IC設計營收的6－8％，據此推算，國內2017年IC專業測試的潛在市場規模在160億元左右，至2020年將有望達到300億元，年復合增速達24％





52． 技術：分類

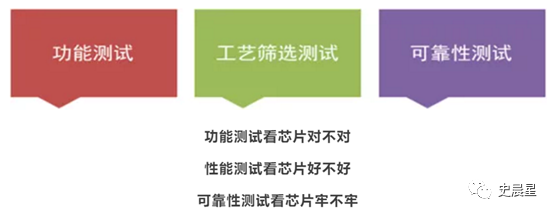

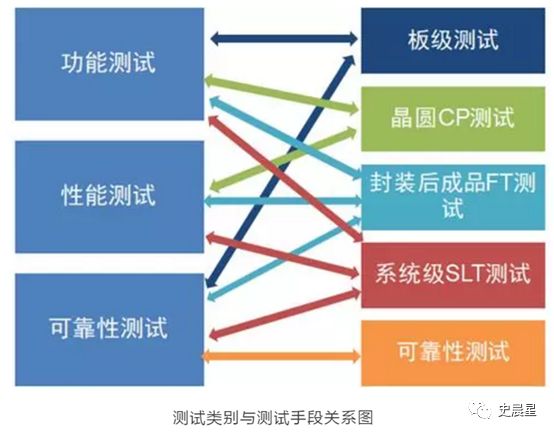

       芯片測試主要分三大類：功能測試、性能測試、可靠性測試

             功能測試是測試芯片的參數、指標、功能，用人話說就是看你十月懷胎生下來的寶貝是騾子是馬拉出來遛遛

             性能測試是由于芯片在生產制造過程中，有無數可能的引入缺陷的步驟，即使是同一批晶圓和封裝成品，芯片也各有好壞，所以需要進行篩選，人話說就是雞蛋里挑石頭，把“石頭”芯片丟掉

             可靠性測試是芯片通過了功能與性能測試，得到了好的芯片，但是芯片會不會被冬天里最討厭的靜電弄壞，在雷雨天、三伏天、風雪天能否正常工作，以及芯片能用一個月、一年還是十年等等，這些都要通過可靠性測試進行評估





         測試方法包括板級測試、晶圓CP測試、封裝后成品FT測試、系統級SLT測試、可靠性測試等等，下面詳細介紹

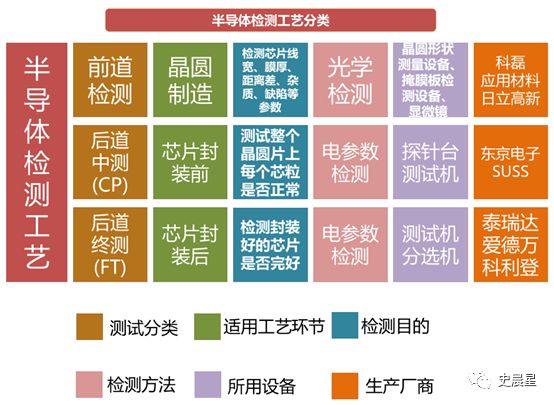

53． 工藝：設計、前道、后道

       按半導體工藝，可分為設計驗證、前道檢測、后道檢測





設計驗證



      設計驗證，又稱實驗室測試或特性測試，是在芯片進入量產之前驗證設計是否正確，需要進行功能測試和物理驗證

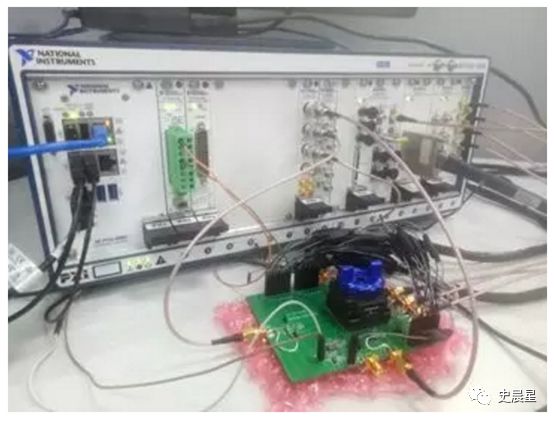

      板級測試主要應用于功能測試，使用PCB板＋芯片搭建一個“模擬”的芯片工作環境，把芯片的接口都引出，檢測芯片的功能，或者在各種嚴苛環境下看芯片能否正常工作。需要應用的設備主要是儀器儀表，需要制作的主要是EVB評估板

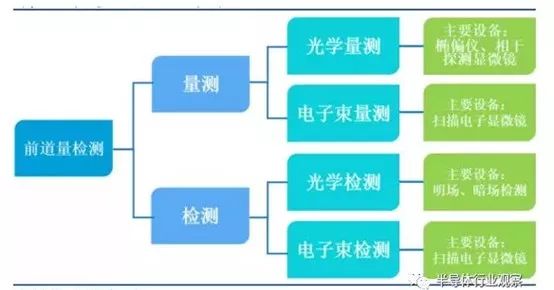

前道量檢測

      前道量檢測工藝是提高產線良率、降低生產成本的重要環節，在很大程度上決定了代工廠的競爭能力，貫穿芯片制造環節始終，對加工制造過程進行實時的監控，確保每一步加工后的產品均符合參數要求，根據測試目的可以細分為量測和檢測

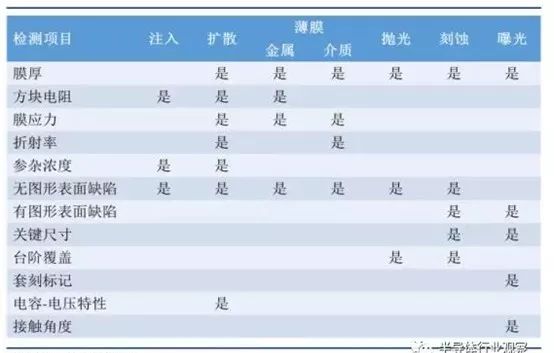

      量測的主要作用在于“量”，即測定晶圓制造過程中薄膜厚度、膜應力、摻雜濃度、關鍵尺寸、套刻精度等關鍵參數是否符合設計要求。對于一條正常運轉的產線來說，量測的結果應該都是符合設計要求的，一旦出現量測結果持續偏離設計值的情況，就表明產線工藝出現了問題，需要進行問題的排查

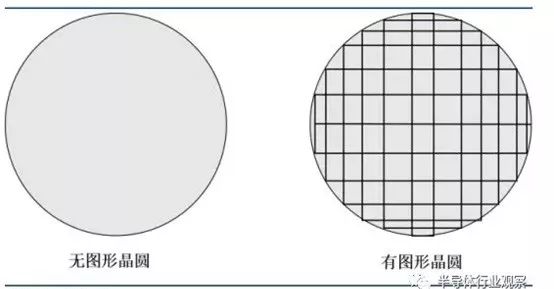

       檢測重點在于“檢”，即檢查生產過程中有無產生表面雜質顆粒沾污、晶體圖案缺陷、機械劃傷等缺陷，晶圓缺陷可能會導致半導體產品在使用時發生漏電、斷電的情況，影響芯片的成品率，通過晶圓缺陷檢測來監控工藝，可以減少產量損失， 提高工藝良率





后道檢測

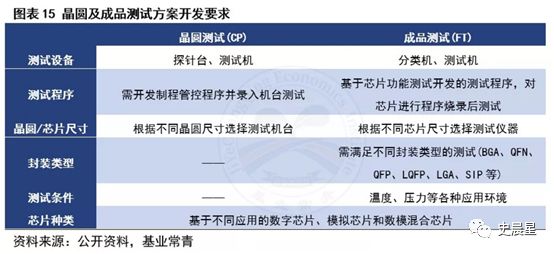

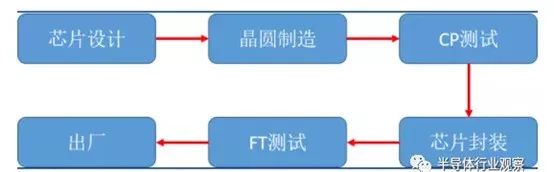

       后道檢測工藝有效降低封裝成本，并確保出廠產品質量，根據工藝在封裝環節的前后順序，后道檢測可以分為 CP 測試和 FT 測試，通過 CP、FT 測試能夠?qū)υ撆萎a(chǎn)品進行結果檢驗，確保合格產品進入封裝環節或進入市場， 并得出產品的良率進行反饋

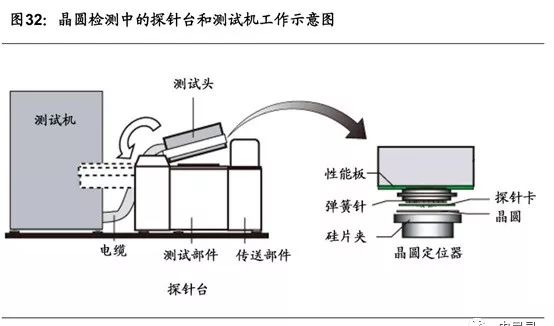

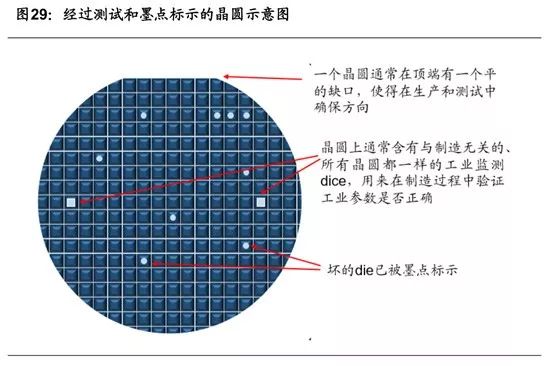

       CP晶圓測試【Chip Probing】又稱中測，顧名思義就是用探針【Probe】來扎Wafer上的芯片，把各類信號輸入進芯片，把芯片輸出響應抓取并進行比較和計算，通過對代工完成后的晶圓進行測試，目的是在劃片封裝前把壞的祼片挑出來，以減少封裝和芯片成品測試成本，同時統計出晶圓上的管芯合格率、不合格管芯的確切位置和各類形式的合格率等，能直接反應晶圓制造良率、檢驗晶圓制造能力，需要應用的設備主要是自動測試設備【ATE】＋探針臺【Prober】＋儀器儀表，需要制作的硬件是探針卡【Probe Card】

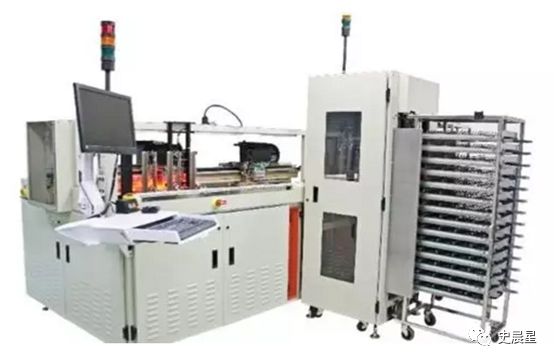

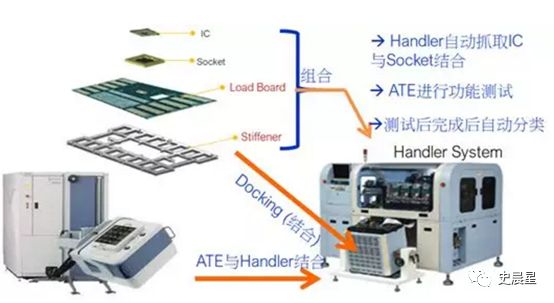

      FT芯片成品測試（Final Test）也稱終測，集成電路后道工序的劃片、鍵合、封裝及老化過程中都會損壞部分電路，所以在封裝、老化以后要按照測試規范對電路成品進行全面的電路性能檢測，目的是挑選出合格的成品，根據器件性能的參數指標分級，同時記錄各級的器件數和各種參數的統計分布情況，需要應用的設備主要是自動測試設備【ATE】＋機械臂【Handler】＋儀器儀表，需要制作的硬件是測試板【Loadboard】＋測試插座【Socket】等





       SLT系統級測試常常作為成品FT測試的補充而存在，顧名思義就是在一個系統環境下進行測試，把芯片放到它正常工作的環境中運行功能來檢測其好壞，缺點是只能覆蓋一部分的功能，覆蓋率較低所以一般是FT的補充手段。需要應用的設備主要是機械臂【Handler】，需要制作的硬件是系統板【System Board】＋測試插座【Socket】





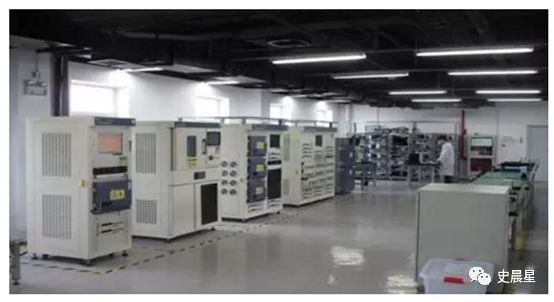

         可靠性測試針對芯片產品被置于嚴苛的溫度、濕度及壓力下測試，比如ESD靜電、高溫老化HTOL【High Temperature Operating Life】，HAST【Highly Accelerated Stress Test】等然后估算芯片壽命





十八、產業化

       54． 核心競爭力：規模經濟、專業化

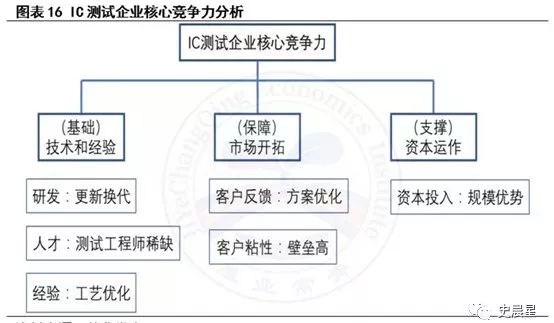

       封測和上游設計、晶圓加工緊密結合，需要同客戶進行長時間的共同開發和磨合，結合客戶反饋才能不斷優化封裝測試方案和工藝流程，形成較高的壁壘，同時對資本投入的要求高，規模是發展的前提，我們認為具備市場開拓能力、獨立測試方案開發技術能力、資本運作能力的IC封測公司更具發展?jié)摿?/p>

       封測行業具有規模經濟、高成本敏感性且驗證周期長、客戶黏性強、企業細分度高的屬性，因此要想實現彼此利潤最大化，只有通過相互合并，利用彼此先進技術以及整合優質客戶資源

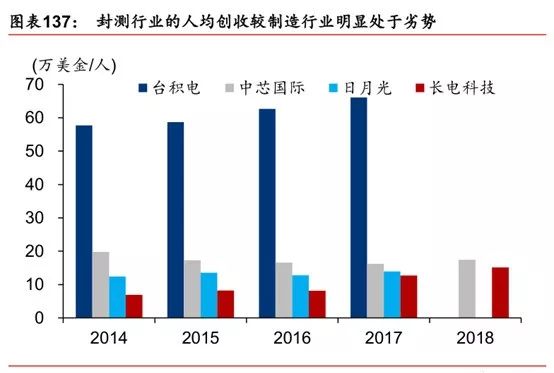

        封測是半導體產業鏈中相對人力密集的產業，勞動力成本是全球產業鏈分工過程中重要的比較優勢來源





       測試專業化是大勢所趨，芯片設計趨向于多樣化和定制化，制程過程中的參數控制和缺陷檢測等要求越來越高，對應的封測方案也多樣化，IC測試專業化的需求提升

55． 全球：臺灣第一，大陸第二

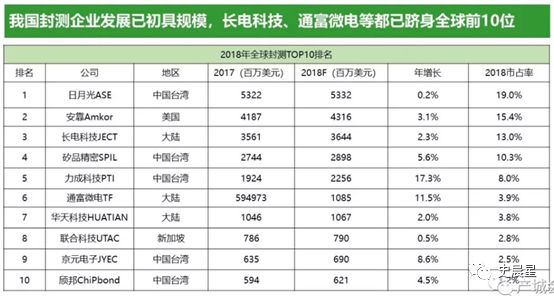

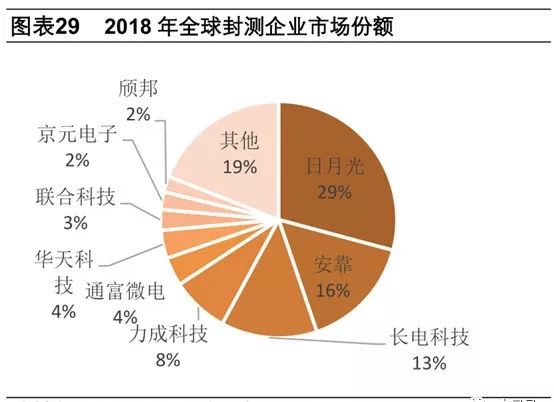

       2018 年全球前十大廠商合計市占率達到 80．9％，我國臺灣地區最為領先，日月光、矽品、力成、京元、欣邦分列第 1 名、第 4 名、第 5 名、第 9 名和第 10 名，大陸廠商長電科技、通富微電、華天科技分列第 3 名、第 6 名、第 7 名





日月光 ASE

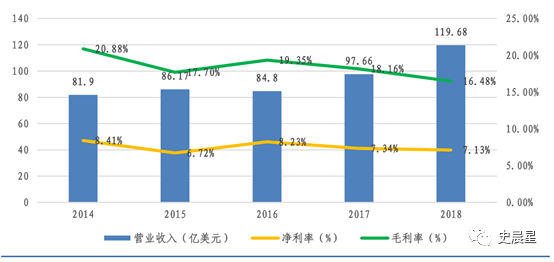

       1984 年成立，是全球第一大半導體封測公司，在中國大陸的上海市、蘇州市、昆山市和威海市設有半導體封裝、測試、材料、電子廠

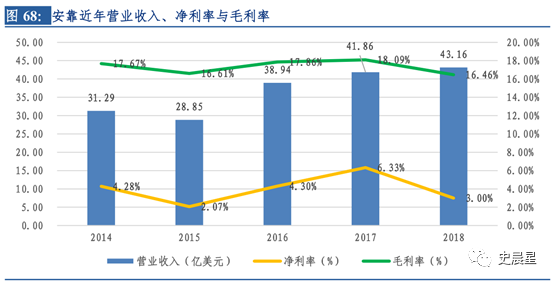

安靠 Amkor

       1968 年成立，2013 年 7 月收購東芝集團旗下的全資子公司東芝電子，2014 年上海工廠占全球 1／3，可提供近千種封裝方式和尺寸，全球第二





矽品 SPIL

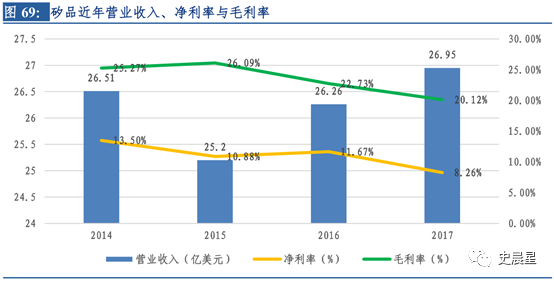

       SPIL 矽品（SiliconwarePrecision Industries）1984 年成立，總部位于臺中，是世界第四大封裝測試廠，2002 年成立蘇州公司

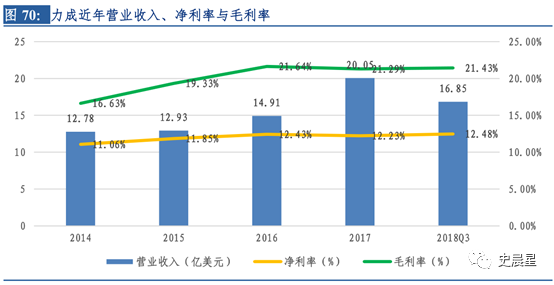

力成

      1997 成立于中國臺灣，大陸蘇州工廠，全球第五，其中存儲產品第一

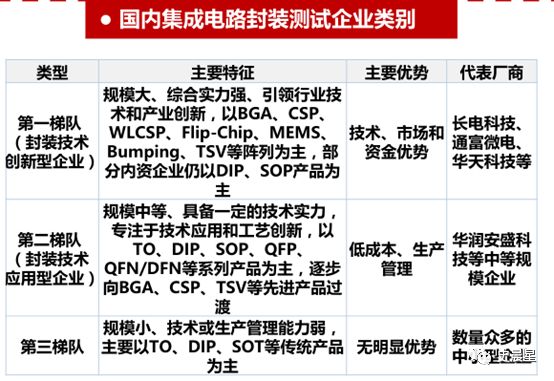

56． 中國：長電、微電、華天三大巨頭

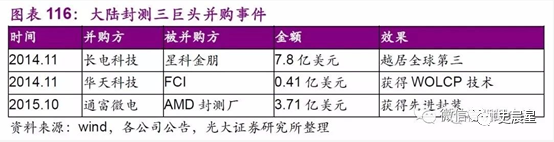

       2014 年開始，我國企業跨國并購頻繁，長電科技收購全球第四大新加坡封測廠星科金朋，華天科技收購美國 FCI，通富微電收購 AMD 蘇州和檳城封測廠，晶方科技購入英飛凌智瑞達部分資產，國內封測企業借助海外并購，行業競爭力顯著提升，龍頭封測企業的封裝技術已經達國際先進水平

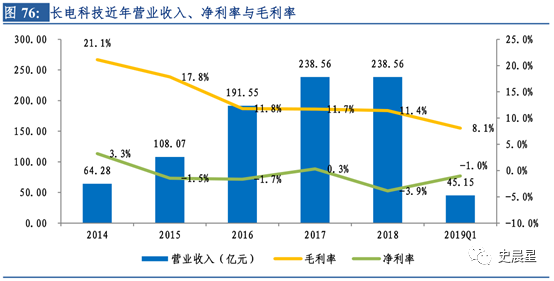

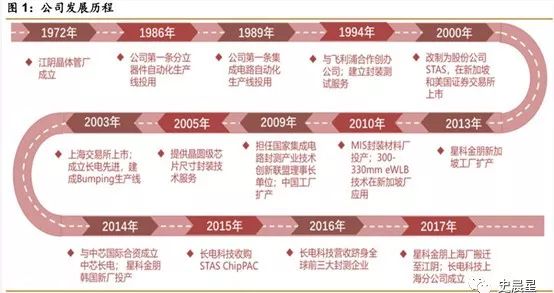

長電科技 JECT

       1972 年成立，2003 年上市，2015 年跨境并購星科金朋，2018 年排名全球第三





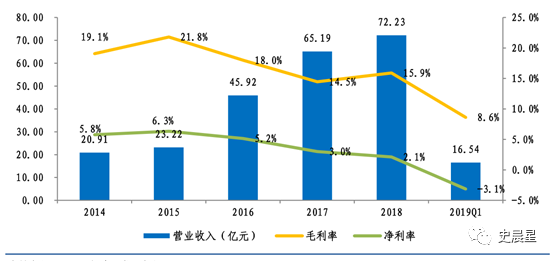

通富微電 TF

       2016 年收購?fù)瓿?nbsp;AMD 蘇州工廠、檳城工廠，2018 年排名全球第六

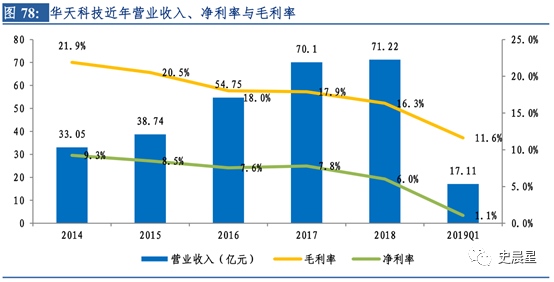

華天科技

      以天水為基地，華天西安和華天昆山為前沿，2015 年收購?fù)瓿擅绹?nbsp;FCI ，2018 年排名全球第七
